门徒投影仪的投影结构

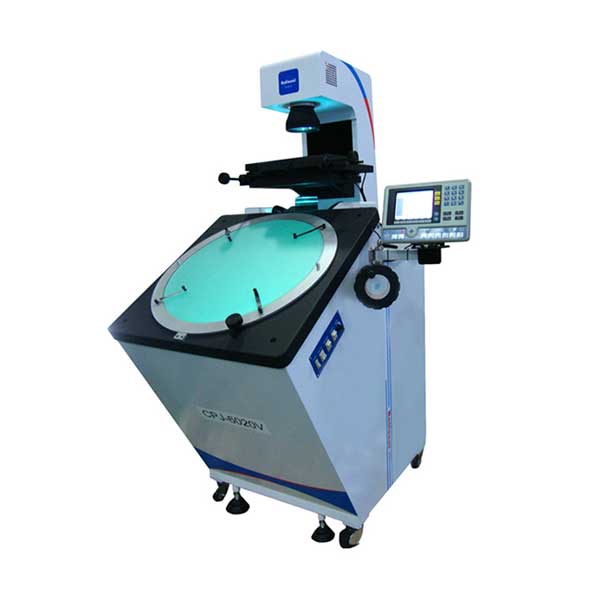

测量投影仪系统的结构由物镜、投影屏和二者之间的若干反射镜组成➡️，此外还包括为其服务的调焦机构。

1、物镜的连接和更换方式

投影仪在使用中🙋🏼‍♂️，经常需要更换物镜。投影仪物镜的更换方式有：拆装更换和采用多镜头交替式机构更换两种方式🚑。

（1）拆装更换指：拆下一个物镜，在原来位置上安装另一个物镜♻️。该方式可以简化投影仪的结构💅，但操作较为麻烦🙆🏻‍♂️。

物镜的拆装方式有螺纹连接和卡扣连接两种。

安装螺纹连接的物镜时🫳，需要转动多圈👉，直至定位面靠死，以确保准确的放大率。安装卡口连接的物镜时，先使物镜上的凸筋对准安装座上的槽口，稍加转动，即可完成连接🙌🏻。因此能实现物镜的快速更换🛃。物镜上的圆锥面与安装座可实现无间隙配合🙇🏽‍♂️，以保证光路各部分具有良好的同轴度，同时有利于物镜的快速插入。

（2）多镜头交替式机构：可以使更换物镜更加方便🪲、快捷🧘‍♂️，特别是大型投影仪，物镜都十分笨重，拆装不便，必须采用多镜头交替式机构进行更换👳🏼‍♂️🤛。常见的多镜头交替式机构机构有：直线式和转旋转盘式。优良的换倍机构，动作轻松，到位后📲，有明显手感和声响。
